SDS Standards*

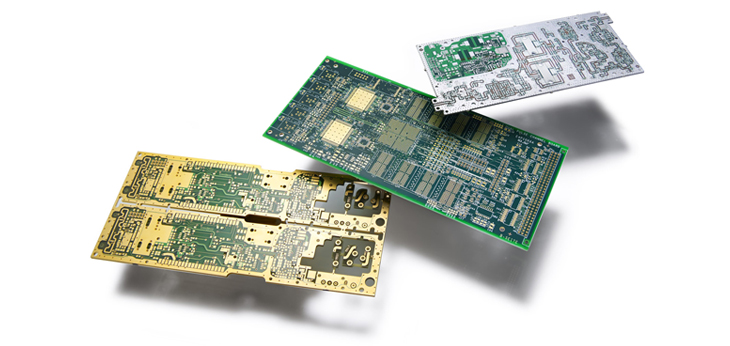

Lötoberflächen
Weitere Tabellenwerte anzeigen: Scrollen Sie die Spalten horizontal.
| Oberfläche | Material | Schichtdicke | Lagerfähigkeit |
|---|---|---|---|
| HAL bleifrei | Sn/Cu/Ni 99, 3/0, 6/0,1 | 1 - 40µm | 12 Monate |
| chem. Sn | Sn | > 1µm* | 9**/12 Monate |
| chem. Ni/au | Ni/Au | Ni > 3µm, Au > 0,05µm | 12 Monate |
Lötstoppmaske
Weitere Tabellenwerte anzeigen: Scrollen Sie die Spalten horizontal.
| Hersteller | Typ | Farbe | Oberfläche | Dicke | min. Stegbreite |
|---|---|---|---|---|---|
| Sun Chemicals | XV 501 T | grün | semimatt | > 5 µm | 80 µm*** / 100 µm |
| Sun Chemicals | XV 501 T | rot, blau | gloss | - | - |
| Sun Chemicals | XV 501 T | weiß | gloss | - | 150 µm |
| Sun Chemicals | XV 501 T | schwarz | matt | - | - |
Abdecklack
| Hersteller | Typ | Dicke | min. Druckbreite | Lochdurchmesser getentet max. | Bemerkung |
|---|---|---|---|---|---|
| Lackwerke Peters | SD 2955 | > 0,4 | 2 mm | D = 3 mm | beste temp. Beständigkeit |
Kennzeichnungsdruck
Weitere Tabellenwerte anzeigen: Scrollen Sie die Spalten horizontal.
| Hersteller | Typ | Farbe | min. Strichbreite | Bemerkung |
|---|---|---|---|---|
| Lackwerke Peters | SD 25XX | weiß, schwarz, gelb | 200 µm | - |
| Microcraft/Agfa | WT02 | weiß | 100 µm | Ink Jet |
Plugged Via (IPC-4761 III-a)
| Hersteller | Typ | Höhe über Kupfer |
|---|---|---|
| Lackwerke Peters | SD 2361 | < 50 µm |
Filled and covered Via (IPC-4761 VI-b)
| Hersteller | Typ |
|---|---|
| Sun Chemicals | XV 501 T |
Filled and capped Via (IPC-4761 VII)
| Hersteller | Typ |
|---|---|
| Taiyo | THP-100DX1 |
** mit plugged Via (IPC4761 III-a)
*** gilt nur für 18µm Basis Kupfer
