Materialien für Leiterplatten
Die Wahl des richtigen Leiterplattenmaterials entscheidet über Funktion, Zuverlässigkeit und Lebensdauer elektronischer Systeme. Materialien beeinflussen elektrische Eigenschaften, thermische Belastbarkeit und die Stabilität einer Leiterplatte über ihren gesamten Einsatzzeitraum hinweg.
Bei Storz betrachten wir Materialien nicht isoliert, sondern im Zusammenspiel mit Machbarkeit, Design und Lieferzeit. So entstehen Leiterplatten, die technisch sicher funktionieren – vom ersten Muster bis zur Serie.
Basismaterialien für Leiterplatten
In der Leiterplattenfertigung setzen wir überwiegend auf den bewährten Verbundwerkstoff FR4. FR4 besteht aus Epoxidharz und Glasfasergewebe und bietet ein ausgewogenes Verhältnis aus mechanischer Stabilität, elektrischer Performance und thermischer Belastbarkeit.
Je nach Anwendung, Lagenaufbau und Belastungsprofil verarbeiten wir FR4 in unterschiedlichen Ausführungen. Die Auswahl des geeigneten Basismaterials erfolgt projektbezogen und immer mit Blick auf die spätere Serienfähigkeit.
FR4-Varianten - technische Übersicht
Für weiterführende technische Details stellen wir eine Übersicht der bei Storz eingesetzten FR4-Basismaterialien zur Verfügung. Die Tabelle enthält ausgewählte Materialkennwerte und dient als Orientierung für Entwicklung und Qualitätssicherung.

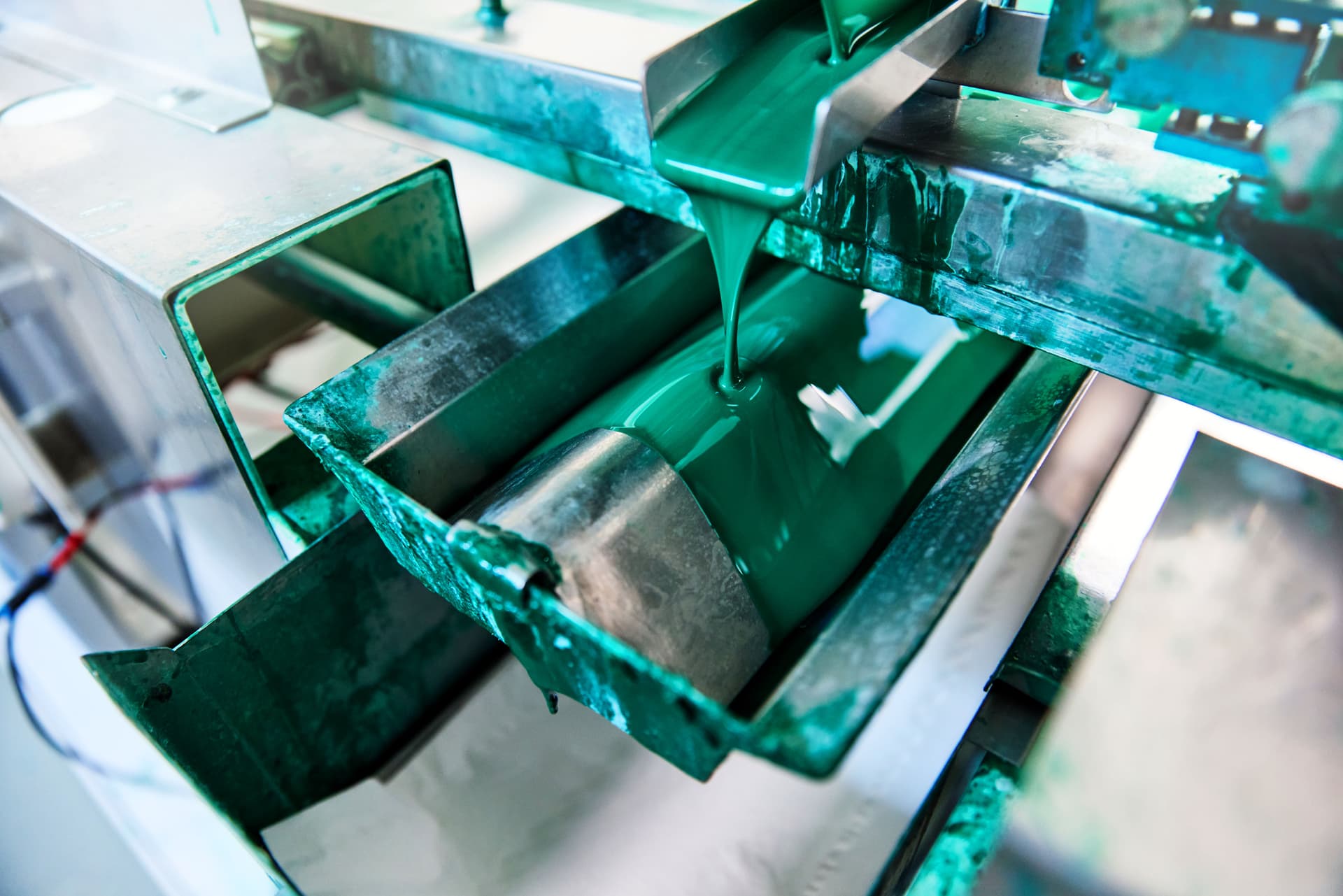

Lötstopp- und Funktionslacke
Lötstopp- und Funktionslacke übernehmen eine zentrale Rolle für Schutz, elektrische Sicherheit und Zuverlässigkeit von Leiterplatten. Sie schützen Leiterbahnen vor Umwelteinflüssen, verhindern Kurzschlüsse und tragen zur sauberen Verarbeitung in der Bestückung bei.
Beim Aufbringen des bekannten grünen Lötstopplacks im Gießverfahren wird die Viskosität in Kombination mit der Durchlaufgeschwindigkeit gezielt eingestellt. Lösungsmittel kommen dabei zum Einsatz, um einen stabilen Gießvorhang sicherzustellen. Die entstehenden Lösungsmitteldämpfe werden über einen Biofilter behandelt.

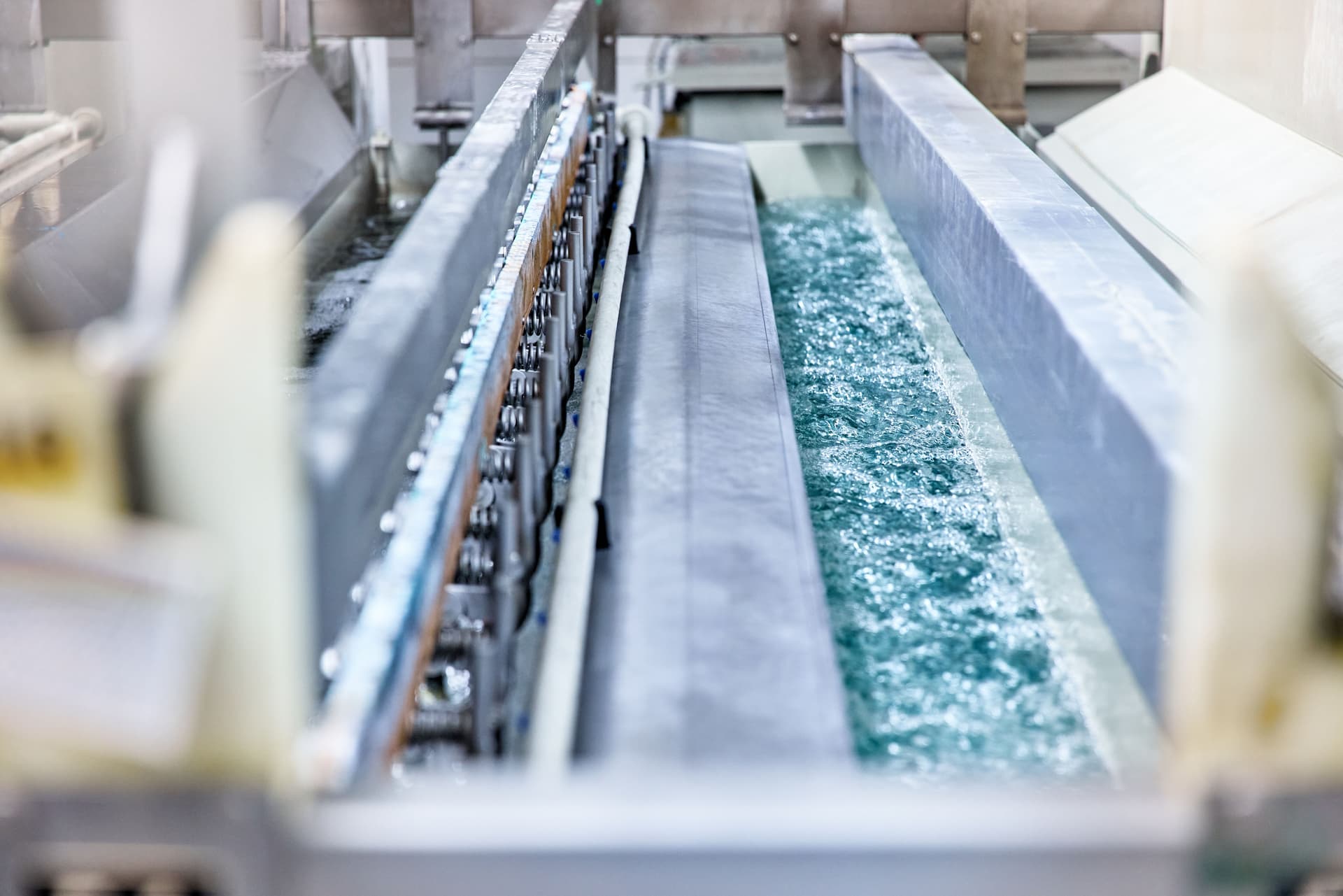

Chemische Prozesse und Materialien
Chemische Prozesse sind ein wesentlicher Bestandteil der Leiterplattenfertigung. Sie beeinflussen Haftung, Oberflächenqualität und Langzeitstabilität von Leiterplatten.
Bei Storz kommen abgestimmte chemische Verfahren zum Einsatz, die reproduzierbare Ergebnisse und stabile Prozesse gewährleisten. Auswahl und Einsatz der eingesetzten Chemie erfolgen kontrolliert, dokumentiert und gemäß geltender Qualitätsstandards
Sonderfarben für Leiterplatten
Für Anwendungen mit besonderen Anforderungen verarbeiten wir ausgewählte Sonderfarben. Die Auswahl erfolgt projektbezogen und in enger Abstimmung mit unseren Kunden.
